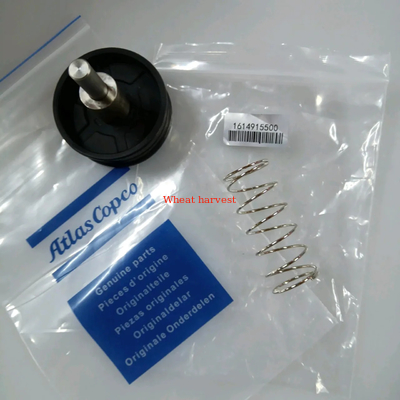

아틀라스 언로딩 밸브 75KW (에어 컴프레서 부품 1614915500)

언로딩 밸브는 유압 및 공압 시스템에서 주로 사용되는 중요한 압력 제어 구성 요소입니다. 주요 기능은 시스템 압력이 미리 설정된 설정값에 도달하면 펌프 흐름을 탱크(저장소)로 전환하는 것입니다.이를 통해 펌프가 "언로딩"되어 전력 소비를 크게 줄이고 열 발생을 최소화하며 펌프 및 시스템 구성 요소의 수명을 연장하는 동시에 축압기 또는 기타 수단을 통해 시스템 압력을 유지합니다.

• 에너지 효율성 및 비용 절감: 주요 이점입니다. 저부하 기간 동안 펌프를 언로딩함으로써 릴리프 밸브를 통해 지속적으로 흐르는 것과 관련된 에너지 낭비와 열 발생을 제거하여 전기 비용을 실질적으로 절감할 수 있습니다.
• 열 감소: 릴리프 밸브를 통해 고압 유체를 덤핑해야 할 필요성을 최소화하여 과도한 유체 가열을 방지하여 최적의 유체 점도를 유지하고 씰 및 기타 구성 요소의 수명을 연장합니다.
• 펌프 및 시스템 보호: 유휴 사이클 동안 펌프가 거의 제로 압력으로 작동하도록 하여 펌프의 마모를 줄여 서비스 수명을 크게 연장합니다.
• 압력 유지: 축압기를 저장된 에너지원으로 사용하여 사전 설정된 시스템 압력을 유지하여 펌프를 지속적으로 작동하지 않고도 수요에 신속하게 대응할 수 있습니다.
• 내구성 있는 구조: 탄소강, 연성 철 또는 스테인리스강과 같은 고강도 재료로 제작되었으며 고압, 압력 스파이크 및 지속적인 사이클링을 견딜 수 있도록 경화된 트림이 있습니다.
• 다중 제어 옵션: 다양한 파일럿 제어 유형으로 제공됩니다:
  • 직동식: 더 작은 유량 및 낮은 압력에 대한 더 간단한 설계.
  • 파일럿 작동식: 최소한의 압력 오버라이드로 더 높은 유량과 정밀한 압력 제어를 위한 가장 일반적인 유형.
• 유연한 기능: 단순한 언로딩 밸브 또는 이중 기능 언로딩/릴리프 밸브로 구성할 수 있어 기본 시스템 보호와 에너지 절약 언로딩을 모두 제공합니다.

밸브는 두 가지 상태 사이에서 자동으로 작동합니다:

1. 로딩(부하 하의 펌프):
   • 시스템 압력이 밸브의 크래킹 압력 설정값보다 낮습니다.
   • 밸브는 닫힌 상태를 유지하여 펌프 흐름이 작업을 수행하기 위해 시스템으로 향하도록 합니다.
2. 언로딩(언로딩된 펌프):
   • 시스템 압력이 밸브의 설정값(예: 원격 파일럿 신호 또는 내부 스프링 설정)에 도달하면 밸브 스풀이 이동합니다.
   • 이렇게 하면 전체 펌프 출력을 매우 낮은 압력(라인 저항을 극복하기에 충분함)으로 탱크로 직접 전환하는 흐름 경로가 생성됩니다.
   • 이제 펌프가 "언로딩"되어 축압기가 시스템 압력을 유지하면서 효율적으로 작동합니다.
3. 재로딩:
   • 시스템 압력이 특정 수준 이하로 떨어지면(액추에이터 이동으로 인해) 언로딩 밸브가 닫힙니다.
   • 펌프 흐름은 다시 축압기를 보충하고 작업을 수행하기 위해 시스템으로 향합니다.

언로딩 밸브는 가변 유량 수요가 있는 시스템에 필수적입니다:

• 유압 동력 장치(HPU): 프레스, 클램프 및 사출 성형기와 같이 간헐적인 사이클이 있는 기계에 가장 일반적으로 사용됩니다.
• 고-저 펌프 회로: 고압, 저유량 펌프와 저압, 고유량 펌프의 두 개의 펌프와 함께 사용하여 고압에서 대형 펌프를 언로딩합니다.
• 축압기 회로: 축압기 기반 에너지 저장 시스템에서 압력을 충전하고 유지하는 데 필수적입니다.
• 테스트 장비: 테스트 사이클 사이에 펌프를 언로딩합니다.
• 공압 시스템: 대형 압축 공기 시스템에서 압축기를 언로딩하고 네트워크 압력을 효율적으로 관리합니다.

• 정밀 압력 제어: 효율적인 시스템 작동을 보장하기 위해 최소한의 오버라이드(밸브를 완전히 열기 위해 필요한 압력 증가)로 정확하고 안정적인 압력 설정을 위해 설계되었습니다.
• 높은 유량 용량 및 낮은 압력 강하: 개방 시 최소한의 저항으로 전체 펌프 흐름을 처리하도록 설계되어 에너지 절약을 극대화합니다.
• 강력하고 신뢰할 수 있는 설계: 까다로운 산업 환경에서 수백만 사이클을 위해 제작되어 장기적인 신뢰성을 보장하고 계획되지 않은 가동 중단의 위험을 줄입니다.
• 응용 분야 전문 지식: 당사 팀은 특정 시스템에 적합한 밸브 크기, 압력 설정 및 제어 옵션(내부 또는 외부 파일럿)을 선택하는 데 도움이 되는 전문가 지원을 제공합니다.
• 에너지 절약 집중: 정밀한 제어를 제공함으로써 당사의 밸브는 운영 비용 절감 및 탄소 발자국 감소에 직접적으로 기여하여 투자에 대한 빠른 수익을 제공합니다.
