| MOQ: | 1 |
| 가격: | USD27/pcs |
| 배달 기간: | 15-20 work days |
| 지불 방법: | T/T |
| 공급 능력: | 100-1000 |

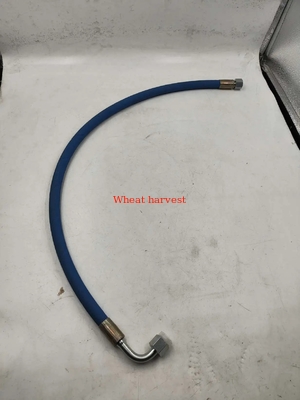

유연성 파이프 는 움직임, 진동, 열팽창 및 복잡한 라우팅을 수용하면서 유체(오일, 가스, 화학 물질, 물)를 운송하도록 설계된 도관입니다. 단단한 파이프와 달리 부식 방지 라이너와 보강층을 결합하여 산업, 에너지 및 해양 응용 분야에서 뛰어난 동적 성능을 제공합니다.
✔ 진동 흡수 – 연결된 장비의 스트레스 제거
✔ 설치 유연성 – 엘보 없이 구부러짐(최소 굽힘 반경 5x OD)
✔ 부식 내성 – 폴리머/합금 라이너는 화학 물질 및 마모에 강함
✔ 열 보상 – ±50mm/m 열팽창 처리
✔ 유지 보수 감소 – 동적 시스템에서 단단한 파이프보다 10배 더 긴 수명
| 매개변수 | 설명 | 사양 |
|---|---|---|
| 구조 유형 | 레이어 아키텍처 | 표준: 3-레이어(라이너+보강+커버) 고압: 이중 브레이드 5-레이어 |
| 크기 범위 | 내경(ID) | ¼" ~ 24" (DN6 ~ DN600) |
| 압력 등급 | 최대 작동 압력 | 진공 ~ 10,000 psi (690 bar) |
| 온도 범위 | 연속 작동 | 표준: -40°C ~ 120°C 특수: -196°C ~ 260°C |
| 보강 | 강도 레이어 | 저압: 섬유 메쉬 중간: 단일 SS 브레이드 고압: 이중 나선형 SS 와이어 |
| 라이너 재질 | 유체 접촉 표면 | 화학 물질: PTFE/FEP 오일/가스: NBR/HNBR 식품: EPDM/FDA-실리콘 |
| 커버 재질 | 외부 보호 | CR(내후성) • PUR(내마모성) • FKM(고온) |
| 굽힘 반경 | 최소 동적 굽힘 | 5x OD(표준) • 3x OD(고유연성) |
| 인증 | 산업 규정 준수 | API 17J • EN 856 • SAE J517 • ISO 18752 |
| 유체 호환성 | 지원되는 매체 | 원유 • 산 • 증기 • 유압유 • LNG |
| 산업 | 사용 사례 | 권장 사양 |
|---|---|---|
| 오일 및 가스 | 해상 라이저 • FPSO 이송 | 5-레이어: PTFE+듀플렉스 브레이드+FKM 커버 인증: API 17J, NORSOK U-008 |
| 화학 물질 | 산/부식성 물질 이송 | 라이너: PTFE • 보강: 인코넬 와이어 • 커버: FKM |
| 유압 | 굴삭기 붐 • CNC 기계 | 4SP: 4-와이어 나선형 • 압력: 5,000 psi 커버: 내유성 PUR |
| 제약/식품 | CIP/SIP 시스템 | 라이너: FDA-EPDM • 커버: 백색 실리콘 인증: 3-A, EC1935 |
| 해양 | 연료 로딩 • 밸러스트 시스템 | 라이너: NBR • 커버: CR + UV 안정제 인증: DNV-GL |
| 작동 조건 | 중요 요소 | 최적의 유연성 파이프 유형 |
|---|---|---|
| 높은 진동 | 피로 저항 | 와이어 보강(≥2 브레이드 레이어) |
| 해수 노출 | 부식 방지 | 슈퍼 듀플렉스 브레이드 + FEP 라이너 |
| 마모성 슬러리 | 마모 저항 | UHMW-PE 라이너 + 내마모성 PUR 커버 |
| 고순도 | 비오염 | 매끄러운 보어 PTFE • 전해 연마된 끝 |
테스트 표준:
펄스 피로: ISO 6803 (≥500,000 사이클 @ 133% WP)
파열 압력: ISO 1402 (≥4x 작동 압력)
화학적 저항: ASTM D471 (72시간 침수)
추적성: 전체 재료 인증서(EN 10204 3.1)
⚙️ 사용자 정의 옵션:
엔드 피팅: 스위블 플랜지 • JIC/NPT 스레드 • 캠록 커플링
스마트 모니터링: 내장형 누출 감지 와이어
내화성: DIN 75200 내화 커버
길이: 표준 20m • 맞춤형 길이
글로벌 소싱 팁: 중국 제조업체(장쑤/광둥 허브)는 전 세계 유연성 파이프 생산의 65%를 차지합니다. – 요청 API/EN 856 공장 감사 보고서 품질 보증을 위해.
