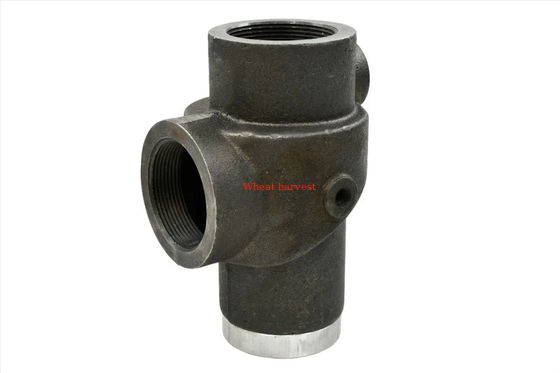

Ingersoll-Rand 최소 압력 밸브 99289852 50-500 PSI 범위

최소 압력 밸브(MPV)는 최소 압력 체크 밸브 또는 압력 유지 밸브라고도 하며, 유체 동력 회로에서 미리 설정된 최소 시스템 압력을 유지하도록 설계된 자동 스프링 장착 정밀 밸브입니다. 주요 기능은 시스템 압력이 임계 임계값 아래로 떨어지는 것을 방지하여 다운스트림 구성 요소의 최적 작동 및 보호를 보장하는 것입니다.

MPV는 유압 또는 공압 시스템의 보호자 역할을 합니다. 미리 결정된 "크래킹 압력"이 업스트림에서 달성될 때까지 닫힌 상태를 유지합니다. 이 압력에 도달하고 초과하면 밸브가 열려 전체 흐름을 허용합니다. 결정적으로, 업스트림 압력이 떨어지면(예: 펌프 언로딩, 액추에이터 움직임 또는 누출로 인해) 밸브는 시스템 압력이 필수 최소값 아래로 떨어지기 전에 닫힙니다.

핵심 목적은 다음과 같습니다.

• 부하 유지: 압력 손실로 인해 실린더 또는 유압 모터에서 부하가 제어 불가능하게 떨어지는 것을 방지합니다.
• 펌프 윤활 보장: 윤활 펌프(예: 피스톤 펌프)에 적절한 압력을 유지하여 건조 또는 불충분한 압력으로 작동하여 손상되는 것을 방지합니다.
• 캐비테이션 방지: 펌프 및 액추에이터에서 캐비테이션을 유발하여 손상 및 시스템 고장을 일으킬 수 있는 진공 상태 형성을 방지합니다.
• 시퀀싱: 회로의 특정 액추에이터가 최소 시스템 압력을 사용할 수 있을 때까지 작동하지 않도록 합니다.
• 압력 안전: 중요한 시스템 기능에 대한 기준 압력을 보장하는 안전 장치 역할을 합니다.

MPV의 작동은 간단하고 신뢰할 수 있습니다.

1. 닫힌 위치(설정 압력 미만): 스프링 힘은 밸브 포핏을 시트에 단단히 닫힌 상태로 유지합니다. 밸브를 통해 흐름이 통과할 수 없습니다. 이는 다운스트림 회로의 압력을 유지합니다.
2. 크래킹 압력(개방): 펌프에서 생성된 업스트림 압력이 스프링과 다운스트림 압력의 결합된 힘을 극복하면 포핏이 시트에서 들어 올려집니다. 밸브가 열리기 시작하여 유체가 시스템의 나머지 부분으로 흐르도록 합니다.
3. 완전 개방(정상 작동): 설정점보다 훨씬 높은 작동 압력에서 밸브는 완전히 열린 상태를 유지하여 흐름에 대한 최소한의 저항을 제공합니다.
4. 다시 닫기: 업스트림 압력이 떨어져 최소 설정 압력에 다시 접근하면 스프링 힘이 유압 힘을 압도하고 포핏을 시트로 다시 밀어 밸브를 닫고 다운스트림 회로를 격리하여 압력을 유지합니다.

• 압력 등급: 최대 5,000 PSI(350 bar) 이상.
• 설정 범위: 일반적으로 50~500 PSI(3.5~35 bar)로 조정 가능하지만 특정 모델은 다른 범위를 갖습니다.
• 포트 크기: SAE #4~#12(예: 1/2"~1-1/2" NPT)가 일반적입니다.
• 유체 호환성: 광물 기반 유압 오일, 합성 유체, 수성 글리콜 및 기타 일반적인 산업용 유체. (호환성을 위해서는 재료 선택이 중요합니다).
• 온도 범위: -20°C~100°C(-4°F~212°F)의 표준 씰. 고온 옵션 사용 가능.

최소 압력 밸브는 광범위한 모바일 및 산업 장비의 중요한 구성 요소입니다.

• 모바일 기계: 굴삭기, 불도저, 크레인, 텔레핸들러 및 지게차.
• 산업 기계: 사출 성형기, 프레스, 스탬핑 프레스 및 금속 성형 장비.
• 펌프 배출구: 윤활 보호를 위해 피스톤 펌프, 베인 펌프 및 기어 펌프의 배출구에 직접 장착됩니다.
• 유압 회로: 윈치, 브레이크 및 모터 회로에서 부하 이탈을 방지합니다.
• 테스트 장비: 복잡한 테스트 회로에서 기준 압력을 유지합니다.

• 뛰어난 신뢰성: 당사의 경화 강철 포핏과 시트는 완벽한 밀봉을 위해 정밀하게 랩핑되어 누출 없는 성능과 긴 수명을 보장합니다.
• 간편한 조정 및 설치: 명확하게 표시된 외부에서 접근 가능한 조정 나사를 사용하면 밸브 또는 매니폴드 블록을 분해하지 않고도 압력을 쉽게 설정할 수 있습니다.
• 입증된 성능: 가장 까다로운 응용 분야에서 성능과 내구성을 보장하기 위해 실제 조건에서 엄격하게 테스트되었습니다.
• 글로벌 지원 및 가용성: 전 세계 기술 지원 네트워크의 지원을 받으며 광범위한 유통업체 재고를 통해 사용할 수 있습니다.

응용 분야에 적합한 최소 압력 밸브를 선택하려면 다음 정보를 준비하십시오.

• 필요한 설정 압력 범위: (예: 150-200 PSI)
• 최대 시스템 유량: (GPM 또는 LPM)
• 최대 시스템 압력: (PSI 또는 bar)
• 포트 크기 및 유형: (예: SAE 10, 1" NPTF)
• 유체 유형 및 온도

시스템에 적합한 MPV를 선택하는 데 도움이 필요하면 오늘 엔지니어링 지원 팀에 문의하십시오.
