| MOQ: | 1 |
| 가격: | $27/pieces |
| 표준 포장: | Carton |
| 배달 기간: | 15-20work days |
| 지불 방법: | T/T |
| 공급 능력: | 100-1000 |

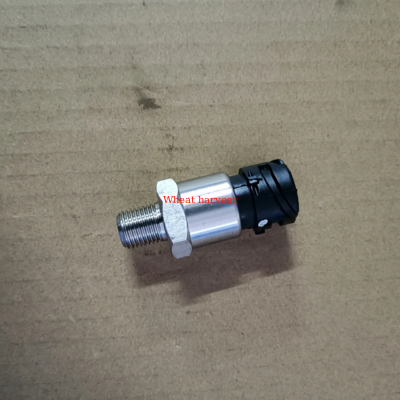

A압력 센서액체 또는 가스 압력을 전기 신호 (예: 전압, 전류, 디지털 출력) 로 변환하는 변환기로서 산업, 자동차, 의료,항공우주 시스템그것은 실시간으로 정확한 압력 관리를 보장하고 장비 고장을 방지하고 프로세스를 최적화합니다.
압력 모니터링
절대적 압력, 가이드 압력 또는 차차 압력을 높은 정확도로 측정합니다.
프로세스 제어
HVAC, 수력, 제조 등의 시스템에서 최적의 압력을 유지합니다.
안전 경고
압력 과잉/저 압력 상태에서 차단을 유발합니다.
데이터 로깅
예측 유지보수를 위해 SCADA/IoT 시스템과 통합됩니다.
| 종류 | 운영 원칙 및 응용 | 장단점 |
|---|---|---|
| 스트레인 미터 | 피에조레시스티브 요소를 통해 대막의 변형을 측정합니다. | ✅ 견고하고 비용 효율적 온도 변동에 민감함 |
| 용량 | 디아프라그마/전극 사이의 용량 변화를 감지합니다. | ✅ 높은 정확성, 낮은 전력 복잡한 신호 조건화 |
| 피에조 전기 | 압력으로 인한 결정의 압력으로부터 전하를 생성합니다. | ✅ 동적 압력 감지 정적 압력에 적합하지 않습니다. |
| 광학 | 파장 이동을 측정하기 위해 섬유 브래그 격자 (FBG) 를 사용합니다. | ✅ EMI 면역, 폭발성 환경 높은 비용 |
| MEMS(마이크로 전기 기계) | 소형 실리콘 기반 센서 | ✅ 콤팩트하고 저렴한 디지털 출력 제한된 고압 범위 |
산업용 압력 센서의 표준 사양:
| 매개 변수 | 설명 | 공동 가치/선택 |
|---|---|---|
| 압력 범위 | 최소에서 최대 측정 가능한 압력 | 0~10 psi ~ 0~100,000 psi (0~69 kPa ~ 0~690 MPa) |
| 압력 유형 | 절대 (리퍼시픽 진공), 가이프 (리퍼시픽 대기), 디퍼셜 (Δ 포트 사이). | 가이드 (가장 흔한), 절대, 밀폐 된 가이드 |
| 정확성 | 최대 오류 (% 전체 스케일 스펜) | ±0.1% FS (고급 제품), ±0.5% FS (산업 제품) |
| 출력 신호 | 전기 인터페이스 | 4·20mA (산업 전력), 0·5·10V, I2C, SPI, RS-485 |
| 작동 온도 | 신뢰성 높은 성능을 위한 환경 제한 | -40°C ~ +125°C (표준), -196°C ~ +400°C (전문) |
| 장기적 안정성 | 연간 변동 (% FS) | ±0.1% FS/년 (정밀), ±0.5% FS/년 (일반) |
| 과압 한계 | 손상없이 최대 압력 (일반적으로 전체 규모의 2~3배) | 2x FS (표준), 5x FS (강도) |
| 미디어 호환성 | 유체/가스 적합성 | 석유, 물, 공기, 연료, 부식 화학물질 |
| 젖은 재료 | 매체에 접촉하는 부품 | 316L 스테인리스 스틸, 하스텔로이, 세라믹, 실리콘 |
| 반응 시간 | 최종 판독의 90%에 도달할 시간입니다. | 1~10 ms (MEMS), 10~100 ms (스트렌지 미터) |
| IP 등급 | 침입 보호 | IP65 (먼지/물 제트), IP68 (잠수) |
| 인증서 | 안전/산업 표준 | ATEX (폭탄), CE, RoHS, ASME B40100 |
산업 자동화: 수압/공압 시스템 제어.
석유 및 가스: 파이프 라인 모니터링, 우물 머리 압력.
의학적: 환기기, 혈압 측정기
자동차: 터보 충전기, 연료/브레이크 시스템, EV 배터리
항공우주: 객실 압력, 연료 탱크.
HVAC튜브 압력, 냉장고 최적화
압력 종류와 범위:
사용가이드 센서대기 참조 (예를 들어 타이어 압력)
선택절대 센서진공 참조 응용 프로그램 (예를 들어, 고도 측정기)
최대 작동압이 센서 전체 스케일의 ≤75%인 것을 보장한다.
환경:
선택316L 스테인리스 스틸부식성 매체에 대해세라믹가려진 용액을 위해
사용IP68수중/수중 하구역의 경우ATEX/IECEx폭발성 대기
성능 요구 사항:
우선 순위 ±0.1%정확성중요한 과정 (예: 의약품 원자로)
선택4~20mA 출력산업용 환경에서의 노이즈 저항성
경직성:
구체화높은 압력 제한(5x FS) 펄싱 시스템 (예를 들어 펌프)
최소화열 오류내장된 보상으로
장착: 센서 하우징에 대한 기계적 부담을 피합니다.
펄스 덤핑: 높은 진동 시스템에서 스냅버를 사용하십시오.
밀폐: O 반지 재료 (예를 들어, VitonTM, EPDM) 를 액체/온도와 일치시킨다.
캘리브레이션: ISO 17025에 따라 연간 추적 가능한 캘리브레이션을 수행합니다.
️️경고:
미디어 호환성 누출 또는 센서 장애를 일으킬 수 있습니다.호환성 가이드.
과압 제한을 초과하면 보증이 무효가 되고 재앙적인 고장이 발생할 수 있습니다.
고급 버전:
다변수 센서: 압력 + 온도/흐름 측정 (예를 들어 DP 흐름계)
무선 센서: 원격 모니터링을 위해 LoRaWAN/NB-IoT로 배터리 전원을 사용합니다.
위생 센서: 식품/의약품용 트리 클램프 피팅 + 전기화 표면
항상 극한 온도/진동에서 열을 낮추기 위해 OEM 데이터 시트를 참조하십시오. 실제 작동 조건에서 테스트하십시오.
