| MOQ: | 1 |
| 가격: | $28/pieces |
| 표준 포장: | Carton |
| 배달 기간: | 15-20work days |
| 지불 방법: | T/T |
| 공급 능력: | 100-1000 |

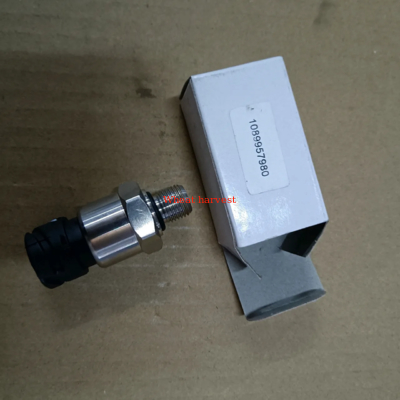

A 압력 센서 는 유체 또는 가스 압력을 산업, 자동차, 의료 및 항공 우주 시스템의 모니터링, 제어 및 안전을 위해 전기 신호(예: 전압, 전류, 디지털 출력)로 변환하는 변환기입니다. 장비 고장을 방지하고 프로세스를 최적화하여 실시간으로 정확한 압력 관리를 보장합니다.
압력 모니터링
높은 정확도로 절대 압력, 게이지 압력 또는 차압을 측정합니다.
프로세스 제어
HVAC, 유압 및 제조와 같은 시스템에서 최적의 압력을 유지합니다.
안전 경고
과압/저압 이벤트 발생 시 셧다운을 트리거합니다.
데이터 로깅
예측 유지 관리를 위해 SCADA/IoT 시스템과 통합됩니다.
| 유형 | 작동 원리 및 응용 분야 | 장점 및 단점 |
|---|---|---|
| 스트레인 게이지 | 압전 저항 소자를 통해 다이어프램의 변형을 측정합니다. | ✅ 견고하고 비용 효율적 ❌ 온도 드리프트에 민감함 |
| 정전 용량 | 다이어프램/전극 간의 정전 용량 변화를 감지합니다. | ✅ 높은 정확도, 저전력 ❌ 복잡한 신호 조정 |
| 압전 | 압력으로 인한 결정 변형으로부터 전하를 생성합니다. | ✅ 동적 압력 감지 ❌ 정적 압력에는 적합하지 않음 |
| 광학 | 파장 이동을 측정하기 위해 광섬유 브래그 격자(FBG)를 사용합니다. | ✅ EMI에 면역, 폭발성 환경 ❌ 높은 비용 |
| MEMS (Micro-Electro-Mechanical) | 소형화된 실리콘 기반 센서. | ✅ 소형, 저비용, 디지털 출력 ❌ 제한된 고압 범위 |
산업용 압력 센서의 표준 사양:
| 매개변수 | 설명 | 일반적인 값/옵션 |
|---|---|---|
| 압력 범위 | 최소에서 최대 측정 가능 압력. | 0–10 psi ~ 0–100,000 psi (0–69 kPa ~ 0–690 MPa) |
| 압력 유형 | 절대 압력(진공 기준), 게이지 압력(대기압 기준), 차압(포트 간 Δ). | 게이지 압력(가장 일반적), 절대 압력, 밀봉 게이지 압력 |
| 정확도 | 최대 오차(% 전체 스케일 범위). | ±0.1% FS (하이엔드), ±0.5% FS (산업용) |
| 출력 신호 | 전기 인터페이스. | 4–20mA (산업 표준), 0–5/10V, I²C, SPI, RS-485 |
| 작동 온도 | 안정적인 성능을 위한 주변 제한. | -40°C ~ +125°C (표준), -196°C ~ +400°C (특수) |
| 장기 안정성 | 연간 드리프트(% FS). | ±0.1% FS/년(정밀), ±0.5% FS/년(일반) |
| 과압 제한 | 손상 없이 최대 압력(일반적으로 전체 스케일의 2–3배). | 2x FS (표준), 5x FS (견고) |
| 매체 호환성 | 유체/가스 적합성. | 오일, 물, 공기, 연료, 부식성 화학 물질 |
| 습윤 재료 | 매체와 접촉하는 부품. | 316L 스테인리스강, Hastelloy, 세라믹, 실리콘 |
| 응답 시간 | 최종 판독값의 90%에 도달하는 시간. | 1–10 ms (MEMS), 10–100 ms (스트레인 게이지) |
| IP 등급 | 침투 보호. | IP65 (먼지/물 분사), IP68 (침수) |
| 인증 | 안전/산업 표준. | ATEX (폭발성), CE, RoHS, ASME B40.100 |
산업 자동화: 유압/공압 시스템 제어.
석유 및 가스: 파이프라인 모니터링, 웰헤드 압력.
의료: 인공호흡기, 혈압 모니터.
자동차: 터보차저, 연료/브레이크 시스템, EV 배터리.
항공 우주: 객실 압력, 연료 탱크.
HVAC: 덕트 압력, 냉각기 최적화.
압력 유형 및 범위:
사용 게이지 센서 대기압 기준(예: 타이어 압력)에 사용합니다.
선택 절대 센서 진공 기준 앱(예: 고도계)에 사용합니다.
최대 작동 압력이 센서의 전체 스케일의 ≤75%인지 확인합니다.
환경:
선택 316L 스테인리스강 부식성 매체에 사용; 세라믹 연마성 슬러리에 사용합니다.
사용 IP68 수중/세척 구역에 사용; ATEX/IECEx 폭발성 환경에 사용합니다.
성능 요구 사항:
±0.1% 정확도 중요한 프로세스(예: 제약 반응기)를 우선시합니다.
4–20mA 출력 산업 환경에서 노이즈 내성을 위해 선택합니다.
견고성:
지정 높은 과압 제한 (5x FS) 맥동 시스템(예: 펌프)에 사용합니다.
최소화 열 오차 내장된 보상으로 사용합니다.
장착: 센서 하우징에 기계적 스트레스를 가하지 마십시오.
맥동 감쇠: 고진동 시스템에서 스너버를 사용합니다.
밀봉: O-링 재료(예: Viton™, EPDM)를 유체/온도에 맞게 선택합니다.
교정: ISO 17025에 따라 연간 추적 가능한 교정을 수행합니다.
⚠️ 경고:
매체 비호환성은 누출 또는 센서 고장을 유발할 수 있습니다. 호환성 가이드를 사용하여 내화학성을 확인하십시오.
과압 제한을 초과하면 보증이 무효화되고 치명적인 고장의 위험이 있습니다.
고급 변형:
다변수 센서: 압력 + 온도/유량 측정(예: DP 유량계).
무선 센서: 원격 모니터링을 위한 LoRaWAN/NB-IoT를 사용하는 배터리 구동 방식.
위생 센서: 식품/제약용 Tri-Clamp 피팅 + 전해 연마 표면.
극단적인 온도/진동에서 감량에 대한 OEM 데이터 시트를 항상 참조하십시오. 실제 작동 조건에서 테스트하십시오.
